چگونه یک کنترل کننده سرعت در یک وسیله نقلیه الکتریکی کار می کند؟

سلام! من به عنوان یک تأمین کننده کنترل کننده سرعت ، دست اول را دیدم که چگونه این دستگاه های کوچک کوچک نقش مهمی در وسایل نقلیه برقی (EVS) دارند. امروز ، من می خواهم که چگونه یک کنترل کننده سرعت در یک وسیله نقلیه برقی کار می کند و چرا اینقدر مهم است.

مبانی یک پیشرانه وسیله نقلیه الکتریکی

قبل از شیرجه زدن به کنترل کننده سرعت ، بیایید به سرعت از اجزای اصلی یک پیشرانه وسیله نقلیه برقی برویم. در هسته آن ، EV از باتری ، موتور الکتریکی و یک کنترل کننده سرعت تشکیل شده است. باتری انرژی الکتریکی را ذخیره می کند ، موتور آن انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند تا چرخ ها را هدایت کند و کنترل کننده سرعت جریان برق را از باتری به موتور تنظیم می کند.

کنترل کننده سرعت چه کاری انجام می دهد؟

کار اصلی یک کنترلر سرعت کنترل سرعت و گشتاور موتور الکتریکی است. این کار را با تنظیم ولتاژ و جریان تأمین شده به موتور انجام می دهد. هنگامی که دریچه گاز را روی یک دوچرخه برقی پیچید یا پدال شتاب دهنده را در یک ماشین برقی فشار دهید ، در حال ارسال سیگنال به کنترل کننده سرعت هستید. سپس کنترل کننده این سیگنال را تفسیر می کند و بر این اساس توان خروجی را به موتور تنظیم می کند.

کنترل کننده سرعت چگونه کار می کند؟

انواع مختلفی از کنترل کننده های سرعت وجود دارد ، اما بیشتر وسایل نقلیه برقی مدرن از نوعی کنترل کننده مدولاسیون با عرض پالس (PWM) استفاده می کنند. در اینجا یک مرحله به مرحله از نحوه عملکرد آن آورده شده است:

1. ورودی سیگنال

هنگامی که گاز یا شتاب دهنده را کار می کنید ، یک سیگنال الکتریکی متغیر به کنترل کننده سرعت ارسال می شود. این سیگنال نشان دهنده سرعت یا خروجی قدرت مورد نظر است. به عنوان مثال ، اگر دریچه گاز را تمام راه پیچید ، به کنترلر می گویید که حداکثر قدرت را می خواهید.

2. پردازش سیگنال

هنگامی که کنترلر سرعت سیگنال ورودی را دریافت کرد ، آن را با استفاده از میکروکنترلر پردازنده پردازش می کند. میکروکنترلر سیگنال را تجزیه و تحلیل می کند و سطح قدرت مناسب برای ارسال به موتور را تعیین می کند.

3. مدولاسیون عرض پالس

کنترل کننده سرعت از PWM برای کنترل توان تحویل شده به موتور استفاده می کند. PWM با روشن کردن سریع برق و با فرکانس بالا کار می کند. مقدار زمانی که برق روشن است (عرض پالس) میانگین ولتاژ و جریان تأمین شده به موتور را تعیین می کند. با تنظیم عرض پالس ، کنترلر می تواند خروجی برق را به موتور تغییر دهد.

به عنوان مثال ، اگر می خواهید موتور با نیمی از سرعت کار کند ، کنترلر یک سری پالس را ارسال می کند که در آن نیمی از زمان و برای نیمه دیگر خاموش است. این به طور موثری ولتاژ و جریان تأمین شده به موتور را کاهش می دهد و در نتیجه سرعت کمتری ایجاد می شود.

4. کنترل موتور

سیگنال الکتریکی مدوله شده سپس به موتور ارسال می شود. موتور به ولتاژ و جریان مختلف پاسخ می دهد و سرعت و گشتاور آن را بر این اساس تنظیم می کند. کنترل کننده سرعت به طور مداوم عملکرد موتور را کنترل می کند و سیگنال PWM را در صورت لزوم تنظیم می کند تا سرعت و توان مطلوب را حفظ کند.

انواع کنترل کننده سرعت

چندین نوع کنترل کننده سرعت در دسترس است که هر کدام دارای مزایا و معایب خاص خود هستند. در اینجا برخی از رایج ترین انواع وجود دارد:

کنترل کننده های موتور برس DC

این کنترلرها با موتورهای برس DC که ساده ترین و رایج ترین نوع موتور الکتریکی هستند استفاده می شوند. کنترل کننده های موتور برس DC با کنترل مستقیم ولتاژ و جریان تأمین شده به موتور کار می کنند. آنها نسبتاً ارزان و آسان برای استفاده هستند ، اما در مقایسه با سایر انواع کنترل کننده ها ، طول عمر و راندمان کمتری دارند.

کنترل کننده های موتور بدون برس DC

موتورهای بدون برس DC نسبت به موتورهای برس DC کارآمدتر و قابل اطمینان تر هستند ، اما به یک کنترلر پیچیده تر نیاز دارند. کنترل کننده های موتور بدون برس DC از سنسورها برای تشخیص موقعیت روتور موتور استفاده می کنند و خروجی توان را بر این اساس تنظیم می کنند. این امر امکان کنترل دقیق تر سرعت و گشتاور موتور را فراهم می کند.

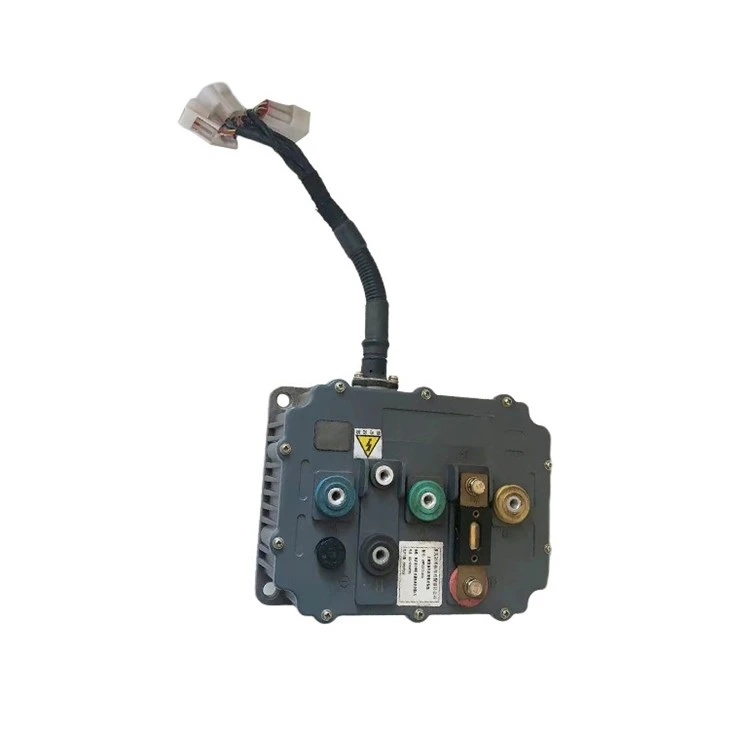

ما دو گزینه عالی برای کنترل کننده موتور بدون برس DC ارائه می دهیم:کنترلر موتور بدون برس وکتور Sine Wave DC 250Aوکنترلر موتور بدون برس وکتور Sine Wave DC 300Aبشر این کنترل کننده ها از فناوری کنترل وکتور موج پیشرفته برای ارائه عملکرد صاف و کارآمد استفاده می کنند.

کنترل کننده های موتور AC

موتورهای AC معمولاً در وسایل نقلیه برقی بزرگتر مانند اتومبیل های برقی و اتوبوس مورد استفاده قرار می گیرند. کنترل کننده های موتور AC قدرت DC را از باتری به انرژی AC تبدیل می کنند تا موتور را هدایت کند. آنها از الگوریتم های کنترل پیشرفته برای تنظیم فرکانس و ولتاژ قدرت AC استفاده می کنند و امکان کنترل دقیق سرعت و گشتاور موتور را فراهم می آورد.

چرا یک کنترل کننده سرعت مهم است؟

یک کنترل کننده سرعت برای عملکرد ایمن و کارآمد یک وسیله نقلیه الکتریکی ضروری است. در اینجا برخی از دلایل مهم چرا:

1. کنترل سرعت

کنترل کننده سرعت به شما امکان می دهد سرعت خودرو را کنترل کنید و تجربه سواری صاف و راحت را به شما می دهد. همچنین به جلوگیری از استفاده از بیش از حد موتور کمک می کند ، که می تواند باعث آسیب به موتور و سایر اجزای شود.

2. کنترل گشتاور

علاوه بر کنترل سرعت ، کنترل کننده سرعت همچنین به شما امکان می دهد خروجی گشتاور موتور را کنترل کنید. این برای شروع وسیله نقلیه ، کوهنوردی تپه ها و حمل بارهای سنگین مهم است.

3. راندمان انرژی

کنترل کننده سرعت با تنظیم خروجی برق به موتور بر اساس تقاضا ، به بهبود بهره وری انرژی وسیله نقلیه کمک می کند. این بدان معناست که می توانید با یک هزینه واحد بیشتر پیش بروید ، پس انداز کنید و در هزینه های زیست محیطی خود را کاهش دهید.

4. ایمنی

یک کنترلر سرعت خوب شامل ویژگی های ایمنی مانند محافظت بیش از حد ، حفاظت از ولتاژ و محافظت از حرارتی است. این ویژگی ها به جلوگیری از آسیب به موتور و سایر مؤلفه ها و همچنین محافظت از سوار در برابر خطرات برقی کمک می کند.

پایان

همانطور که مشاهده می کنید ، یک کنترل کننده سرعت یک جزء مهم یک وسیله نقلیه الکتریکی است. این نقش اساسی در کنترل سرعت ، گشتاور و بهره وری انرژی موتور و همچنین اطمینان از ایمنی سوار دارد. اگر در حال کنترل یک کنترلر سرعت برای وسیله نقلیه برقی خود هستید ، ما شما را تحت پوشش قرار داده ایم. ماکنترلر موتور بدون برس وکتور Sine Wave DC 250Aوتکنترلر موتور بدون برس وکتور Sine Wave DC 300Aمحصولات برتر از خط هستند که عملکرد و قابلیت اطمینان بسیار خوبی را ارائه می دهند.

اگر سؤالی دارید یا می خواهید در مورد الزامات خاص خود بحث کنید ، لطفاً از دستیابی به آن دریغ نکنید. ما در اینجا هستیم تا به شما در یافتن کنترل کننده سرعت کامل برای وسیله نقلیه برقی خود کمک کنیم. بیایید EV خود را به راحتی و کارآمد اجرا کنیم!

منابع

• فناوری وسیله نقلیه الکتریکی توضیح داده شده ، چاپ سوم توسط جان هیز
• وسایل نقلیه سلولی برقی ، برق و هیبریدی مدرن: اصول ، تئوری و طراحی توسط Yimin Gao
